| 產品介紹：
一、概述

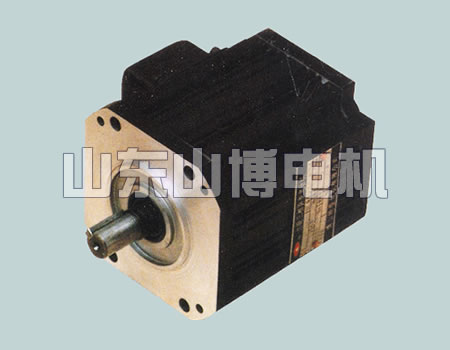

YLER、YLJ系列力矩三相異步電動同、具有起動轉矩大，堵轉電流小，機械特性較軟，或帶有制動器和溫度保護，結構緊湊，體積小等特點。該系列電動機工作制為斷續周期工作制（S5）。
YLER和YLJ系列電動機主要用在機床自動刀架轉位原件，是引進國外產品的替代產品。
YLER系列力矩電機是由電動機、制動器、熱保護器三者組成一體，整機結構緊湊，體積小。

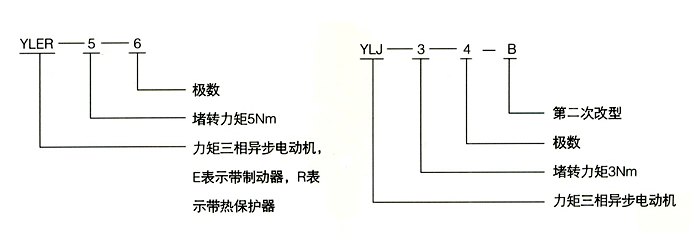

二、型號說明
三、安裝型式
1.機座無底腳，端蓋有凸緣，凸緣有通孔。
2.機座無底腳，軸伸端無端蓋，機座上有螺孔。
四、使用條件
環境溫度：最高溫度為40℃，最低溫度為-15℃
海拔不超過1000m
電源電壓380V頻率50HZ
制動器電壓：DC24V
五、技術數據、外形及安裝尺寸
| 型號 |
額定堵轉轉矩
N·m |
堵轉電流
A |
轉速
r/min |
噪聲
dB(A) |
制動力矩
N·m
|
制動電流
A |
溫度續電器 |
斷開溫度
℃ |
觸頭容量 |
| YLER-5-6 |
5 |
3 |
740 |
62 |
3 |
0.65 |
115±5℃ |
AC 220V 2A |
| YLER-9.4-6 |
9.4 |
4.5 |
890 |
62 |
3 |
0.65 |
115±5℃ |
AC 220V 2A |
| LYER-18-4A |
18 |
7.5 |
1500 |
70 |
6 |
1.3 |
115±5℃ |
AC 220V 2A |

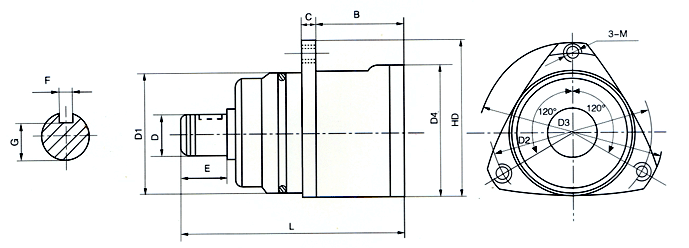

YLER-5-6與YLER-9.4-6外形及安裝尺寸見表1、圖1。

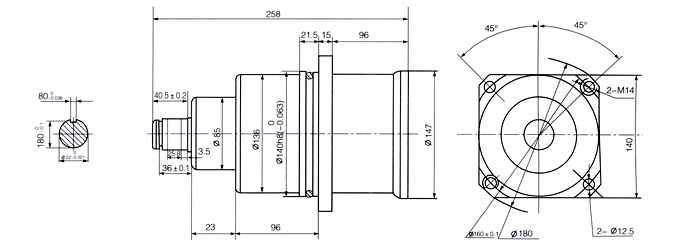

YLER-18-4A外形及安裝尺寸見圖2。
表1
單位mm
| 型號 |
安裝尺寸及公差 |
外形尺寸 |
| D |
D1 |
D2 |
C |
M |
E |
F |
G |
HD |
B |
D3 |
D4 |
L |
| 基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
位置度公差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
| YLER-5-6 |
16 |
+0.008 |
1）100 |
115 |
7 |
±0.18 |
8 |
Φ0.4 |
21 |
±0.26 |
5 |
0-0.03 |
13 |
0-0.1 |
115 |
91 |
126 |
108 |
180 |
| YLER-9.4-6 |
-0.003 |
2）125 |
140 |
8 |
±0.18 |
10 |
Φ0.4 |
29 |
±0.26 |
138 |
102 |
154 |
128 |
205 |
注：1）配用95×2.65“○”型密封圈。
2）配用120×2.65“○”型密封圈。

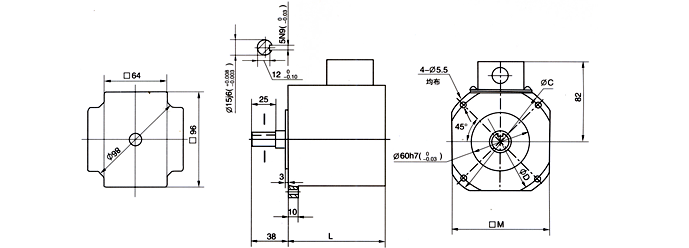

六、YLJ系列技術數據、外形及安裝尺寸（圖3、表2）
表2
| 型號 |
堵轉轉矩
Nm |
堵轉電流
A |
轉速
r/min |
外形尺寸 |
| L |
ΦC |
ΦD |
□M |
| YLJ-5-6B |
5 |
3 |
750 |
125 |
135 |
125 |
115 |
| YLJ-3-6B |
3 |
1.6 |
730 |
113 |
120 |
108 |
100 |
| YLJ-3-4B |
3 |
2 |
1240 |
| YLJ-1-6B |
1 |
1 |
630 |
100 |
| YLJ-1-4B |
1 |
1.4 |
1140 |
七、訂貨須知
1.樣本中提供數據僅供參考，若有變動，不另通知。
2.訂貨時請注明產品型號、額定堵轉轉矩，同步轉速、電壓、頻率及安裝結構的形式等。
3.若有特殊要求，經雙方協議后，可為您供應特殊要求電動機。 |
